磁翻轉式液位計

品*：JKM/凱銘儀表
型號：JKM-UHZ
測量范圍：0～12m
精度等級：±10mm
公稱通徑：DN20-DN100
適用介質：水化工原料油液體
工作壓力：1.6～6.3MPa
工作溫度：≤400℃
供電方式：24VDC
訂貨號：KVE973585KLU

磁翻轉式液位計產品概述

磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以捆綁的形式固定在磁翻板液位計的主導管外側，使其處于液位計同一磁耦合系統中。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與電動型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控制、調節和報警的目的。

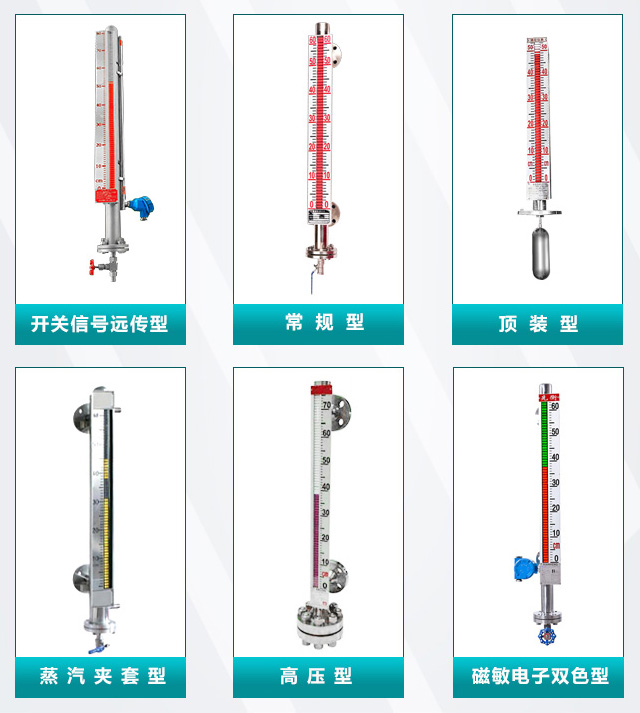

磁翻轉式液位計產品分類圖

磁翻轉式液位計工作原理

磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

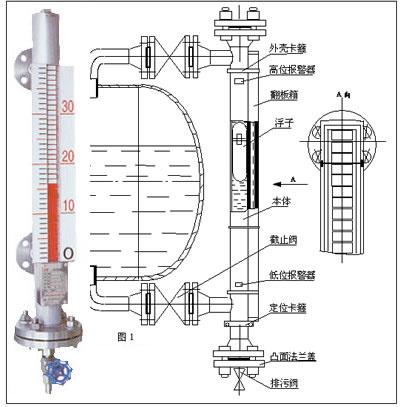

磁翻轉式液位計工作原理圖

磁翻轉式液位計適用對象

磁翻板液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi，304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、環境的要求。

磁翻轉式液位計功能特點

1、適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身。

2、指示新穎，讀數直觀、醒目。可根據用戶方便改變觀察角度。

3、測量范圍大，不受儲罐高度限制。

4、指示機構與被測介質完全隔離，因而密封好，可靠性高，使用安全。

5、耐高溫，可采用不褪色陶瓷翻柱。6、結構簡單，安裝方便，維護費低。

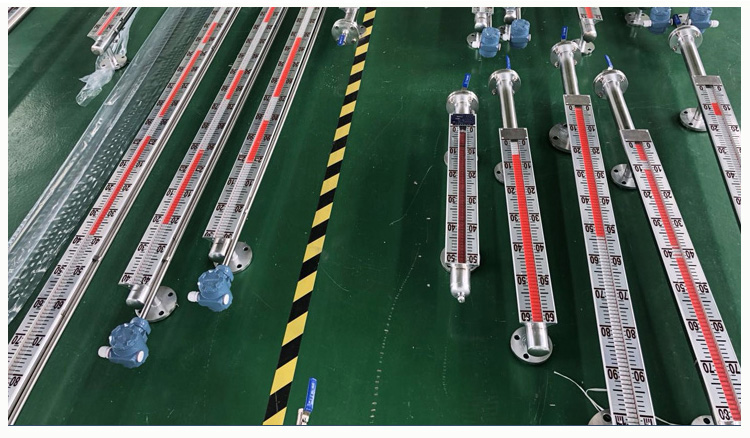

磁翻轉式液位計產品圖

磁翻轉式液位計技術參數

1測量范圍：0-150-6000mm（大于6000mm可協商訂貨），精確度：±10mm。

2介質密度：0.4-20g/cm3，介質密度差：≥0.15g/cm3。

3工作壓力：-0.1-42MPa。

4工作溫度：-160-450℃。

5連接法蘭：法蘭通徑為DN20-DN150，法蘭標準采用化工部HG20592-97法蘭標準，其它法蘭標準請用戶在訂貨時注明。

6環境振動：頻率≤25HZ，振幅≤0.5mm。

7法蘭材質：碳鋼、304、316L。

8跟隨速度：≤0.08m/s。

9介質粘度：≤0.04Pa。

10主導管材質：1Cr18Ni9Ti、304、316L、PP、PTEE,304不銹鋼內襯PTEE。

11主導管直徑：￠48、￠57、￠62mm。

12磁翻柱材質：≤80℃：ABS塑料，≥80℃：陶瓷或金屬。

13顯示器材質：≤80℃：ABS塑料，≥80℃：鋁合金。

14安裝方式：垂直安裝。

15排污閥：球閥，針型閥。

磁翻轉式液位計附加功能選擇項

磁性限位開關：

常開型：高于報警點合并；

常閉型：高于報警點斷開；

開關容量：250VAC1A（阻性）250VAC0.3A（感性）；

開關壽命：100000次；

液位變送器：

輸出電流：4-20mADC；

分辨率：±1-±10mm；

負載電阻：500Ω（24VDC供電時）；

傳送距離：＞3000m；

工作電源：16-30VDC；

智能液位變送器：

輸出電流：4-20ADC；

分辨率：0.2mm；

負載電阻：500Ω（24VDC供電時）；

傳送距離：＞3000m；

工作電源：16-30VDC。

夾套形式：

1、蒸汽夾套和水循環夾套，是在液位計主導管處增加一層筒體，供蒸汽，循環水或?qū)嵊土魍ā?/div>

2、真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。

3、雙層夾套，一般是指在蒸汽伴熱夾大套外再做一層真空夾套。

4、電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。

磁翻轉式液位計現場安裝使用圖

磁翻轉式液位計分類和應用

1、插入型磁翻板液位計：該液位計適用于地下槽、池的液位測量和控制。

2、保溫型磁翻板液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑?？梢员３种黧w內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。

3、防霜型磁翻板液位計：是我廠專為解決低溫液體液位計外結冰而設計的**產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。

4、耐強腐蝕型磁翻板液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。

磁翻轉式液位計夾套形式

1、蒸汽夾套和水循環夾套，是在液位計主導管處增加一層筒體，供蒸汽，循環水或?qū)嵊土魍ā?/div>

2、真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。

3、雙層夾套，一般是指在蒸汽伴熱夾大套外再做一層真空夾套。

4、電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。

磁翻轉式液位計系統構成及接線

1、上下限開關輸出：由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳：由測量單元和變送單元兩部分組成。

3、本安防爆：

a 帶本安防爆，上、下限開關輸出型：防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。

b 帶本安防爆遠傳型：適合使用于幾類電氣設備（工廠用）、C級氣體，*高表面溫度組別T4（135℃）。

c 使用注意事項：

①變送器外殼設有外接地，用戶使用時必須可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF

磁翻轉式液位計接線圖

磁翻轉式液位計安裝步驟過程

1、出廠后，已經全部調試配裝好，到達現場后，*先*一步，必須先清理干凈現場需要安裝的設備。

2、準備好安裝所需的工具和螺栓以及廠家配送的翻柱指示校準棒。

3、擦拭現場法蘭，調整好設備法蘭位置與磁翻板液位計法蘭對直，必須保持磁翻板液位計主體垂直，然后用工具把螺栓裝入法蘭的4個孔。

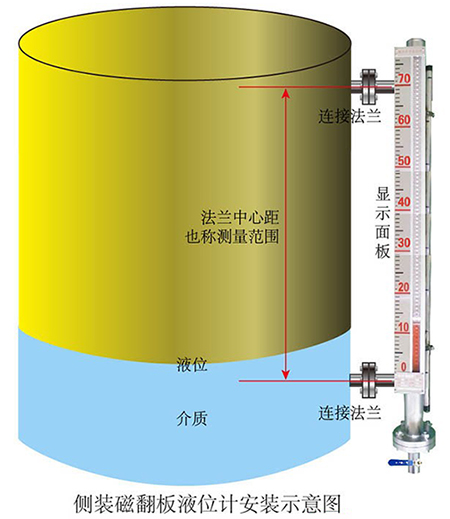

磁翻轉式液位計安裝示意圖

磁翻轉式液位計安裝注意事項

1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。

2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。

3、液位計安裝完畢后，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色，零位以上顯示白色。

4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻珠轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。

6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。
