礦漿流量計安裝與維護
礦漿流量計安裝要求
①流向

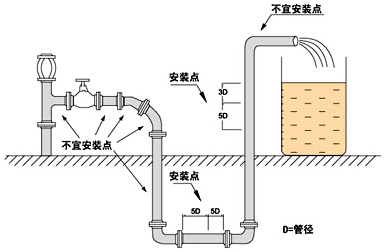

多數礦漿流量計可設置為自動檢測正反流向，傳感器殼體上的流向箭頭為制造商規定的正流向。一般地，用戶在安裝礦漿流量計時，應使該流向箭頭同現場工藝流向保持一致。下圖為礦漿流量計安裝時的優先選用位置。
②礦漿流量計安裝方向與傳感器電極的安裝片位傳感器可以水平、垂直安裝。
傳感器在水平安裝時應使電極處于水平位置，這樣，一旦介質中含有氣泡或者沉淀物質時，氣泡不會吸附在電極附近，造成轉換器信號端開路，沉淀物質也不會覆蓋電極，造成零漂等。
③液體應始終充滿管道
◆管路結構應保證礦漿流量計測量管中始終充滿液體。
◆對于含有固體顆粒的液體或漿液建議垂直安裝礦漿流量計，既可防止被測介質相分離，又可使傳感器襯里磨損比較均勻，雜質不會在測量管底部產生沉淀。
◆必須保證流向自下而上，可確保創拿起測量管內始終充滿介質。
④不能在泵的抽吸測安裝礦漿流量計。
⑤對于長管道，一般在礦漿流量計下游安裝控制閥。
⑥開口排放的管道，應將礦漿流量計安裝在底端(管道的較低處)。
⑦對管道落差超過5米的地方，應在礦漿流量計下游安裝空氣閥。
⑧避免有附帶氣體引起的測量誤差以及由真空引起的對襯里的損壞。
⑨管道中應無氣泡
管路設計應確保液體中不會分離出氣體。礦漿流量計應安裝在閥的上游。因?yàn)橛捎陂y的作用，管道中壓力會降低，從而產生氣泡。同時也應在低區段安裝礦漿流量計，以減少流體中夾帶氣泡對測量的影響。
⑩液體導電率
不要把礦漿流量計安裝在液體電導率極不均勻的地方。在礦漿流量計上游有化學物質注入容易導致液體電導率不均勻，從而對礦漿流量計流量指示產生嚴重干擾。在這種情況下建議在礦漿流量計下游注入化學物質；如果必須從礦漿流量計上游注入化學物質，則必須保證上游直管段*少有30倍管徑，保證液體充分混合。
11接地
因?yàn)榈V漿流量計的感應信號電壓很小，容易受外界噪聲或其它電磁信號的影響，所以礦漿流量計在許多場合需接地，其作用是通過流量計外殼接地形成一個屏蔽外界干擾的內部空間，從而提高測量準確度。
12現場安裝
采用螺栓將傳感器上的法蘭與管道上的法蘭連接，緊固儀表的螺栓、螺母，其螺紋應完整無損，潤滑良好；同時配合使用平墊和彈簧墊片。應依據法蘭尺寸和力矩大小采用力矩扳手緊固螺栓。在日常使用中要定期擰緊螺栓，防止螺栓松動。
礦漿流量計使用注意事項
①礦漿流量計安裝位置
◆礦漿流量計應安裝在干燥通風處，通常應避免安裝在易積水的地方。
◆礦漿流量計應盡量避免日曬雨淋，露天安裝時，應有遮擋雨水和防曬設施。環境溫度在-20C~+60C之間。
◆礦漿流量計應避免安裝在溫度變化很大的場所和受到設備的高溫輻射，若必須安裝時，須有隔熱通風的措施。
◆礦漿流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風及防腐措施。
◆礦漿流量計安裝場所盡可能避免強烈震動，如管道振動大，在電磁流量計兩邊應有固定管道的支架。
◆具有IP68(水下3米)防護等級的礦漿流量計傳感器部分可以放置在水中；防護等級為IP65的礦漿流量計不可浸入水中。
②避免磁場干擾
礦漿流量計不要安裝在容易引起電磁干擾的電動機、變壓器或其他動力電源附近。礦漿流量計不要安裝在變頻器附近或從變頻器配電柜取電，避免干擾。
③直管段長度
為確保流量計測量精度，建議應保證傳感器上游管段長度至少應為5倍管徑(5D)，下游直管段長度至少應為3倍管徑(3D)。
④維修空間
為了安裝、維護、保養方便，在礦漿流量計周圍需有充裕的安裝空間。
⑤對工藝上不允許流量中斷的管道
在安裝礦漿流量計時應加設旁路通管和清洗口，如圖所示，這種裝置可在流量計退出使用的情況下，保證設備系統連續工作。
⑥礦漿流量計的支撐
不要孤立的安裝礦漿流量計在自由震動的管道上，應該使用一個安裝底座來固定測量管。當?shù)V漿流量計需在地下安裝時，進、出兩端管道均應設置支撐物， 并在流量計上方安裝金屬防護板。
一. 礦漿流量計的保養及日常維護：
礦漿流量計僅需對儀表作周期性直觀檢查，檢查儀表周圍環境，掃除塵垢，確保不進水和其他物質，檢查接線是否良好，檢查儀表附近有否新裝強電磁場設備或有新裝電線橫跨儀表。若是測量介質容易沾污電極或在測量管壁內沉淀、結垢、應定期作清垢、清洗。
二．礦漿流量計故障查找：
礦漿流量計開始投運或正常投運一段時間后發現儀表工作不正常，應*先檢查流量計外部情況，如電源是否良好、管道是否泄露或處于非滿管狀態、管道內是否有氣泡、信號電纜是否損壞、轉換器輸出信號（即后位儀表輸入回路）是否開路。切記盲目拆修流量計。
1. 礦漿流量計傳感器檢查
測試設備：500MΩ絕緣電阻測試儀一臺，萬用表一只。
礦漿流量計測試步驟：
（1）在管道充滿介質的情況下，用萬用表測量接線端子A、B與C之間的電阻值，A-C、B-C之間的阻值應大至相等。若差異在1倍以上，可能是電極出現滲漏、測量管外壁或接線盒內有冷凝水吸附。
（2） 在襯里干燥情況下，用MΩ;表測A-C、B-C之間的絕緣電阻（應大于200MΩ;）。再用萬用表測量端子A、B與測量管內二只電極的電阻（應呈短路連通狀態）。若絕緣電阻很小，說明電極滲漏，應將整套流量計返廠維修。若絕緣有所下降但仍有50MΩ以上且步驟（1）的檢查結果正常，則可能是測量管外壁受潮，可用熱風機對外殼內部進行烘干。
（3） 用萬用表測量X、Y之間的電阻，若超過200Ω，則勵磁線圈及其引出線可能開路或接觸不良。拆下端子板檢查。
（4） 檢查X、Y與C之間的絕緣電阻，應在200MΩ以上，若有所下降，用熱風對外殼內部進行烘干處理。實際運行時，線圈絕緣性下降將導致測量誤差增大、儀表輸出信號不穩定。
（5） 如判定傳感器有故障，請與電磁流量計生產廠家聯系，一般現場無法解決，需到廠家維修。
2. 礦漿流量計轉換器檢查
如判定是轉換器故障，經檢查外部原因沒問題的情況下，請與礦漿流量計生產廠家聯系，廠家一般會采取更換線路板的方式解決。
三．礦漿流量計注意事項：
1．盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器的工作磁場和流量信號。
2．應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～+60℃，相對濕度小于85%。
3．流量計周圍應有充裕的空間，便于安裝和維護。
四．礦漿流量計安裝要求：
礦漿流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
a. 增加前后直管段的長度
b. 采用一個流量穩定器
c. 減少測量點的截面。
五．礦漿流量計對外部環境的要求
1．流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。
2．流量計*好安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施。
3．流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施
4．為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間。
5．流量計安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。
